เมื่ออ่านและแปลความจากเส้นชั้นความสูง (Contour) ในตอนที่ 2 แล้ว ตอน 3 จะเป็นการอ่านภาพตัดขวางจากเส้นชั้นความสูง (Contour) โดยการอ่านภาพตัดขวางจากเส้นชั้นความสูง (Contour) จะทำให้เห็นความสูงต่ำของภูมิประเทศ เห็นการบดบังสายตา เห็นความลาดชัน เนินเขา หุบเขา ร่องน้ำในลักษณะของภาพหน้าตัด เช่นเมื่อผู้ใช้แผนที่ยืนอยู่ที่จุดหนึ่ง (A) ต้องการเห็นภูมิประเทศข้างหน้าในแนวขวาง (B-C) เราสามารถนำข้อมูลเส้นชั้นความสูงและแนวขวางมาสร้างภาพตัดขวางได้โดยง่าย

ตัวอย่างการสร้างภาพตัดขวางจากเส้นชั้นความสูง

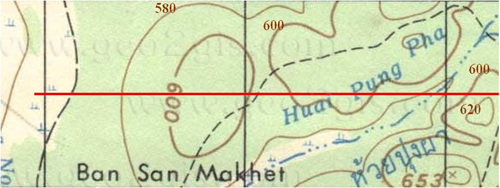

1. ข้อมูลเส้นชั้นความสูงและแนวขวางที่ต้องการสร้างภาพตัดขวาง

2. อ่านค่าความสูงจากเส้นชั้นความสูงที่แนวขวางลากผ่าน (สังเกตค่าความสูงที่ต่ำสุดและสูงสุด) สร้างเส้นตั้งฉากแกน x,y โดยให้

- แกน x ยาวเท่ากับหรือยาวกว่าแนวขวางที่ต้องการสร้างภาพตัดขวาง

- แบ่งค่าแกน Y เป็นระยะ ๆ ตามค่าความสูงของเส้นชั้นความสูงที่เราอ่านค่าโดยให้ค่าความสูงต่ำสุดของเส้นชั้นความสูงเป็นระยะฐาน แล้วแบ่งค่าความสูงเป็นช่วงๆ ให้มีระยะและความสูงเท่าๆ กัน

- ลากเส้นขนานแกน X ตามระยะช่วงที่แบ่งในแกน Y

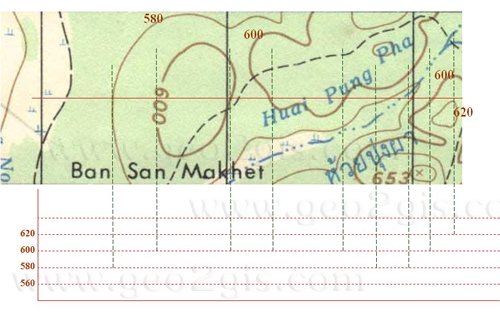

3. ที่จุดตัดของข้อมูลเส้นชั้นความสูงกับแนวขวางที่ต้องการสร้างภาพตัดขวางทุกๆ จุดตัด อ่านค่าความสูงของเส้นชั้นความสูงแล้วลากเส้นให้ขนานกับแกน Y โดยให้มาบรรจบกับเส้นที่ลากในข้อ 2 ซึ่งมีค่าความสูงที่ตรงกันกับค่าของแกน Y

4. ลากเส้นเชื่อมจุดตัดในข้อ 3 ทุก ๆ จุด ปรับแต่งให้พอสวยงามเป็นธรรมชาติ จะเห็นภาพตัดขวางเป็นภูมิประเทศที่แสดงความสูง ต่ำ การลาดเอียง

 หลักการนี้ เป็นหลักการเดียวที่โปรแกรมด้านระบบสารสนเทศภูมิศาสตร์ชุด 3 D นำไปใช้ประมวลผลข้อมูลซึ่งสามารถทำได้ง่าย รวดเร็ว หากแต่เราไม่สามารถหาโปรแกรมและข้อมูลที่อยู่ในคอมพิวเตอร์ได้ตลอดเวลา และที่สำคัญการที่เรารู้ที่มาและหลักการพื้นฐานดังเดิมเราจะรู้ว่าสิ่งที่ปรากฏสามารถนำไปใช้งานได้จริงแค่ไหน ระดับไหนที่คลาดเคลื่อนไม่สามารถนำไปใช้งานจริงได้
